Kristal ZnGeP2 (ZGP) Inframerah

Atribut Produk

Hablur ZnGeP2 (ZGP) inframerah mempunyai tepi jalur penghantaran pada 0.74 dan 12 µm. Walau bagaimanapun, julat penghantaran berguna mereka adalah dari 1.9 hingga 8.6 µm dan dari 9.6 hingga 10.2 µm. IR Nonlinear Crystal ZnGeP2 mempunyai pekali optik tak linear terbesar dan ambang kerosakan laser yang agak tinggi. Kristal NLO Kristal ZGP boleh digunakan dengan jayanya dalam pelbagai aplikasi: Penukaran sinaran laser CO2 dan CO kepada hampir julat IR melalui penjanaan harmonik dan proses pencampuran, SHG yang cekap bagi CO berdenyut, CO2 dan DF-laser kimia, dan penukaran ke bawah yang cekap bagi Panjang gelombang laser Holmium, Thulium dan Erbium kepada julat panjang gelombang inframerah pertengahan melalui proses OPO.

Coupletech Co., Ltd. menawarkan bahan IR kristal ZGP dengan salutan BBAR ambang kerosakan yang tinggi dan pekali serapan terendah α < 0.05 cm-1 (pada panjang gelombang pam 2.05 - 2.1 µm) untuk aplikasi OPO. Pekali penyerapan biasa ialah <0.03 cm-1 pada julat 2.5 - 8.2 µm. Disebabkan mempunyai pekali kristal tak linear yang besar (d36=75pm/V), julat ketelusan inframerah lebar (0.75-12μm), kekonduksian terma yang tinggi (0.35W/(cm·K)), ambang kerosakan laser yang tinggi (2-5J/cm2) dan harta pemesinan dengan baik, bahan IR kristal ZnGeP2 digelar raja bagi Kristal Optik Tak Linear inframerah dan masih merupakan bahan penukaran frekuensi terbaik untuk penjanaan laser inframerah boleh tala yang berkuasa tinggi.

Oleh kerana sifat unik ini, ia dikenali sebagai salah satu bahan yang paling menjanjikan untuk aplikasi optik bukan linear. ZGP boleh menjana keluaran laser boleh tala berterusan 3–5 μm melalui teknologi ayunan parametrik optik (OPO). Laser, beroperasi dalam tetingkap penghantaran atmosfera 3–5 μm adalah sangat penting untuk banyak aplikasi, seperti ukuran balas inframerah, pemantauan kimia, peralatan perubatan dan penderiaan jauh.
Kapasiti Kami:
Teknologi Medan Suhu Dinamik telah dicipta dan digunakan untuk mensintesis polihabluran ZGP. Melalui teknologi ini, lebih daripada 500g polihabluran ZGP ketulenan tinggi dengan butiran besar telah disintesis dalam satu larian.
Kaedah Pembekuan Kecerunan Mendatar digabungkan dengan Teknologi Leher Arah (yang boleh menurunkan ketumpatan terkehel dengan cekap) telah berjaya digunakan untuk pertumbuhan kristal ZGP berkualiti tinggi.

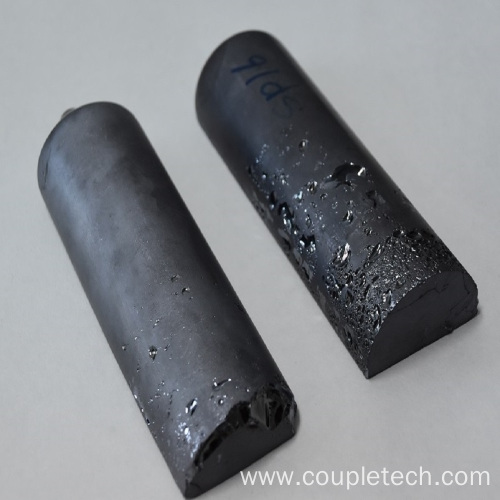

Kristal ZGP berkualiti tinggi tahap kilogram dengan diameter terbesar di dunia (Φ55 mm) telah berjaya ditanam dengan kaedah Vertical Gradient Freeze.
Peranti kristal dengan prestasi yang sangat baik telah dicapai kerana kualiti kristal yang tinggi dan teknologi pemprosesan kristal tahap tinggi (Laser boleh tala inframerah pertengahan 3-5μm telah dijana dengan kecekapan penukaran lebih daripada 56% apabila dipam oleh 2μm sumber cahaya).
Kami boleh menyediakan peranti ZnGeP2 dan kristal asal tumbuh dalam skala jisim dengan keseragaman tinggi, pekali penyerapan rendah, kestabilan yang baik dan kecekapan penukaran yang tinggi. Pada masa yang sama, kami telah menubuhkan satu set keseluruhan platform ujian prestasi kristal yang menjadikan kami mempunyai keupayaan untuk menyediakan perkhidmatan ujian prestasi kristal untuk pelanggan.
